Name: Soustruh Optimum OPTIturn TH 6630 D 3462220
Brand: Optimum
Price: 946208 EUR
Availability: InStock

Parametry

Model	Optimum OPTIturn TH 6630 D 3462220
Vzdálenost mezi hroty	3000 mm
Kužel vřetene	MK5
Kužel pinoly	MK5
Distribuce	CZ
Kužel pinoly koníka	MK5
Posuv – podélný	0,044– 1,48 mm/ot.
Posuv – příčný	0,022 - 0,74 mm/ot.
Závit metrický	0,4 - 7 mm/ot.
Dotaz	1
Příkon	9 kW
Počet rychlostí	16
Otáčky	25 - 1600 /min
Závit palcový	80 –7/16 záv./1"
Průchod vřetene	105 mm
Max. posuv nožového suportu	230 mm
Max. posuv příčného suportu	230 mm
Výška hrotu	330 mm
Max. posuv příč. suportu	368 mm
Napájecí napětí	400 V
Šířka lože	400 mm
Max. točný průměr nad suportem	440 mm
Max. točný průměr nad ložem	660 mm
Max. točný průměr bez můstku	900 mm
Hmotnost	3710 kg

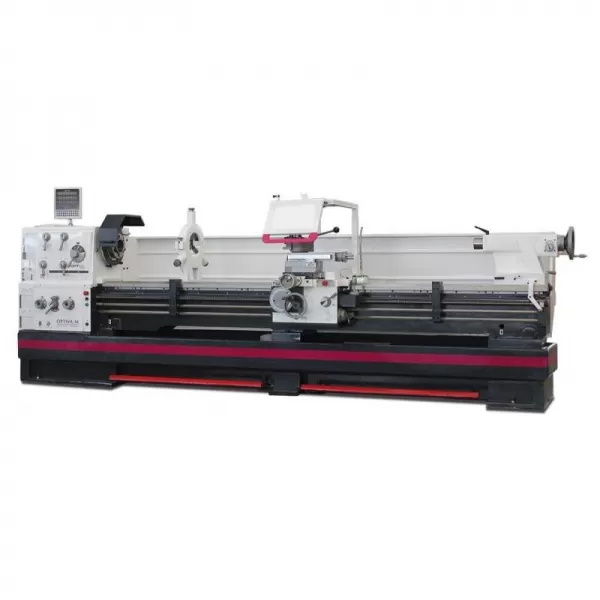

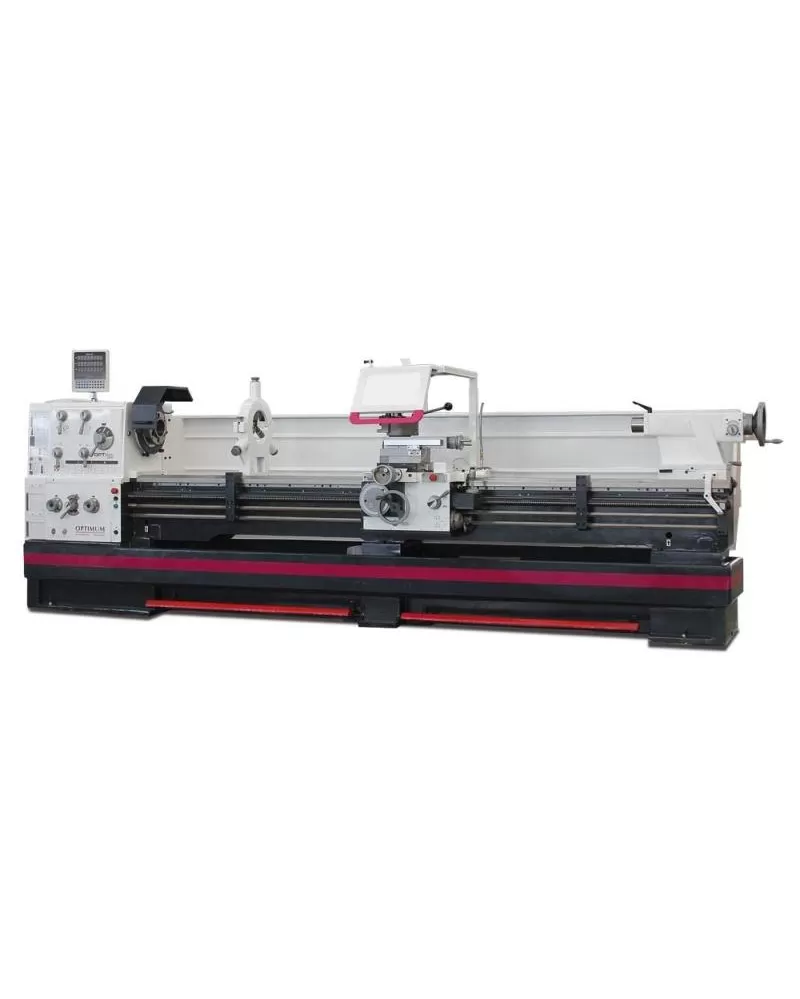

Soustruh Optimum OPTIturn TH 6630 D 3462220

Masivní, plně vybavený soustruh OPTIturn TH 6630 D s vodícím a tažným šroubem a digitálním odměřováním DPA 21. Vyznačuje se vysokou přesností, efektivním a hospodárným provozem.

Vodící plochy lože soustruhu jsou kalené a broušené
Vřeteník s kuželem MK7 je osazený upínáním Camlock DIN ISO 702-2 č. 8
Uzavřená převodová skříň má mechanizmus uložený v přesných ložiscích
Broušená ozubená kola a hřídele pracují v olejové lázni
Páky pro rychloposuv a změnu směru otáčení na suportové skříni
Centrální mazání vodících ploch
Koník s kuželem MK5 přestavitelný o ±13 mm
Spouštěcí páka ovládá relé hlavního motoru s bezpeč-nostním řídícím napětím 24 V
Hlavní vypínač je uzamykatelný a elektromotor je osazen chránícím jističem
Bezpečnostní tlačítka CENTRAL STOP na vřeteníku a suportové skříni
Kryt sklíčidla s bezpečnostním spínačem
Pracovní lampa 24 V s kloubovým ramenem
Externí uzavřené chladící zařízení
Rozvaděč je vybaven komponenty Siemens
Nožový držák SWH 9 pro rychlou výměnu nástrojů
Mechanická nožní brzda vřetene s bezpečnostním vypínačem hlavního motoru
Digitální odměřování polohy DPA 21 se skleněnými pravítky

Součásti dodávky:

3-čelisťové sklíčidlo o 315 mm
Pevná luneta, průchod O 150 mm
Pohyblivá luneta, průchod O 130 mm
Rychloupínací nožový držák SWH 9-D
Náhradní držák 41 × 180 typ D pro čtyřhranné nože
Redukční pouzdro MK 5 / MK 7
Pevný a otočný hrot MK 5
Doraz s jemným nastavením
LED pracovní lampa
Seřizovací nářadí
Chladicí zařízení

Značka

Optimum

Parametry

Model	Optimum OPTIturn TH 6630 D 3462220
Vzdálenost mezi hroty	3000 mm
Kužel vřetene	MK5
Kužel pinoly	MK5
Distribuce	CZ
Kužel pinoly koníka	MK5
Posuv – podélný	0,044– 1,48 mm/ot.
Posuv – příčný	0,022 - 0,74 mm/ot.
Závit metrický	0,4 - 7 mm/ot.
Dotaz	1
Příkon	9 kW
Počet rychlostí	16
Otáčky	25 - 1600 /min
Závit palcový	80 –7/16 záv./1"
Průchod vřetene	105 mm
Max. posuv nožového suportu	230 mm
Max. posuv příčného suportu	230 mm
Výška hrotu	330 mm
Max. posuv příč. suportu	368 mm
Napájecí napětí	400 V
Šířka lože	400 mm
Max. točný průměr nad suportem	440 mm
Max. točný průměr nad ložem	660 mm
Max. točný průměr bez můstku	900 mm
Hmotnost	3710 kg
